工業設計多著重于產品的外觀造型，在正向工程的研發流程中已不是傳統的機械工程師們所能勝任的了，取而代之的就是所謂的“逆向工程”。設計師們先通過手工方式塑造出模型，例如：蠟?zāi)?、木模、石膏模、粘土模、工程塑料模等等，然后再以三維尺寸測量的方式生成自由曲面的 CAD 文件。

　　逆向工程以往通常是指對某一產品進行仿制工作。這種需求的產生可能是由于原始設計文件遺失、部分零件重新設計，或是委托方交付一件樣品或產品(例如：木鞋模、高爾夫球頭等)，請制造廠商復制出來。

　　傳統的復制方法是利用立體雕刻機或是仿型銑床制作出成比例的模具，然后再進行量產。這種方法被稱之為“類比式復制”，缺點是無法建立工件尺寸的文件，也無法做任何的外形修改，現已逐漸被數字化的逆向工程系統所取代。

　　目前所謂的逆向工程是指針對現有工件，利用 3D 數字化測量儀準確、快速地取得點云圖像，隨后經過曲面構建、編輯、修改之后，置入一般的 CAD/CAM 系統，再由 CAD/CAM 計算出 NC 加工路徑，最后通過 CNC 加工設備制作模具。另一種量產方式則是先以快速原型機將樣品模型制作出來，然后再以快速模具進行產品量產。

　　其中點云的采集是重中之重，它會影響我們之后造型的精度。點云的采集方式有兩種：分為稀疏點云和密集點云。

　　在逆向工程中通過測量儀器得到的產品外觀表面的點數據集合也稱之為點云，通常使用三維坐標測量機所得到的點數量比較少點與點的間距也比較大，叫稀疏點云；而使用三維激光掃描儀或照相式掃描儀得到的點云點數量比較大并且比較密集，叫密集點云。

　　三坐標測量機采集點數據的原理：

　　三坐標測量機是由三個互相垂直的運動軸X，Y，Z建立起的一個直角坐標系，測頭的一切運動都在這個坐標系中進行，測頭的運動軌跡由測球中心來表示。測量時，把被測零件凡放在工作臺上，測頭與零件表面接觸，三坐標測量機的檢測系統可以隨時給出測球中心點在坐標系中的精確位置。當測球沿著工件的幾何型面移動時，就可以精確地的計算出被測工件的幾何尺寸，現狀和位置公差等。

　　三維掃描儀采集點數據的原理：

　　由于掃描法系以時間為計算基準，故又稱為時間法。它是一種十分準確、快速且操作簡單的儀器，且可裝置于生產在線，形成邊生產邊檢驗的儀器。激光掃描儀的基本結構包含有激光光源及掃描器、受光感 ( 檢 ) 測器、控制單元等部分。激光光源為密閉式，較不易受環境的影響，且容易形成光束，目前常采用低功率的可見光激光，如氦氖激光、半導體激光等，而掃描器為旋轉多面棱規或雙面鏡，當光束射入掃描器后，即快速轉動使激光光反射成一個掃描光束。光束掃描全程中，若有工件即擋住光線，因此可以測知直徑大小。測量前，必須先用兩支已知尺寸的量規作校正，然后所有測量尺寸若介于此兩量規間，可以經電子信號處理后，即可得到待測尺寸。因此，又稱為激光測規。

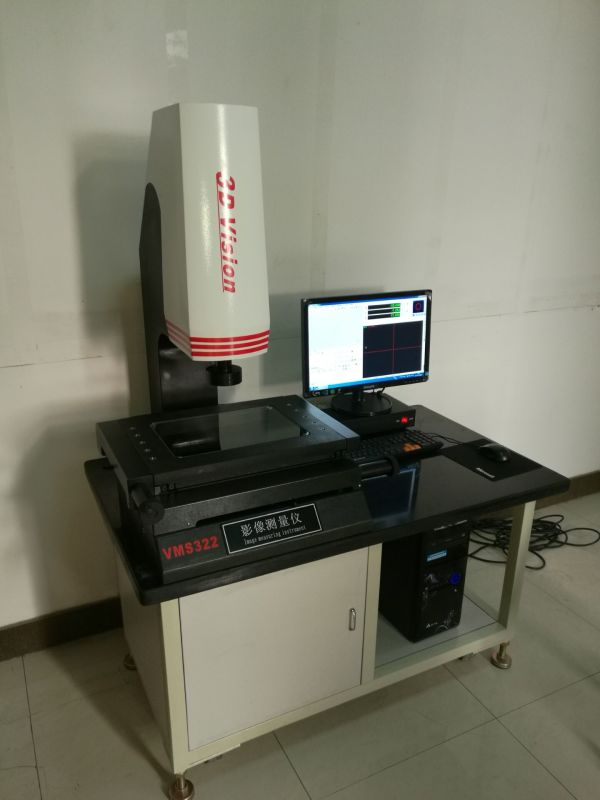

　　針對不同產品我們可根據實際情況選擇其中一種方式，三坐標測量機取點精度是比較高的一種，再輔以影像測量儀，輪廓儀，圓度儀等一些高精度測量儀器，可最大限度的還原產品的實際尺寸。三維掃描儀的話精度稍遜一籌，但其采集點云速度快，對于精度不高的產品那是極好的。如果兩者結合那是更好的，以三維掃描儀采集點云節省時間，然后再用三坐標測量機，影像儀測量儀，輪廓儀等高精度儀器對其重要尺寸進行測量，即大大的節省了時間，也提高了產品的精度。
